Stehfalz-Dachhalterungen, Solar-Montagekonstruktion für Metalldächer


· Design-Merkmale
Mit oder ohne Schiene; Kein Bohren der Dachfläche.


 · Oberflächenbehandlung:
    10 µm dick. Eloxiertes Aluminium, Schrauben und Muttern aus Edelstahl 304.


 · Designstärke:
    Geeignet für normale Windlast.






Kategorie : Schrägdachmontage


| Passend für | Metall Dach |
| Modul | Gerahmter, dünner Film |
| Material- und Oberflächenbehandlung | 10 µm dick. Eloxiertes Aluminium, Schrauben und Muttern aus Edelstahl 304. |
| Farbe | Silber, Schwarz oder Kundenwunsch |
| Modulorientierung | Landschaft und Porträt |
| Windlast | Maximal 60 m/s |
| Schneelast | Maximal 1,5 kn/m2 |
| Standards | Australien AS/NZS 1170.2, CE, SGS, DIN 1055, JIS |
| Garantie | 20 Jahre |






|  |  |  |
| AS-XR-01 | AS-XR-02 | AS-XR-03 |
|  |  |  |
| AS-XRS-01 | AS-ARH-03 | AS-ARH-18D |
|  |  |  |
| AS-ARH-11 | AS-ARH-20 |  |






|  |
|  Schritt 1
         Befestigen Sie Stehfalz-Dachwinkel auf dem Dach |
|  |
|  |
|  Schritt 2
         Befestigen Sie die Schiene an der Schleifnaht der Dachträger |
|  |
|  |
|  Schritt 3

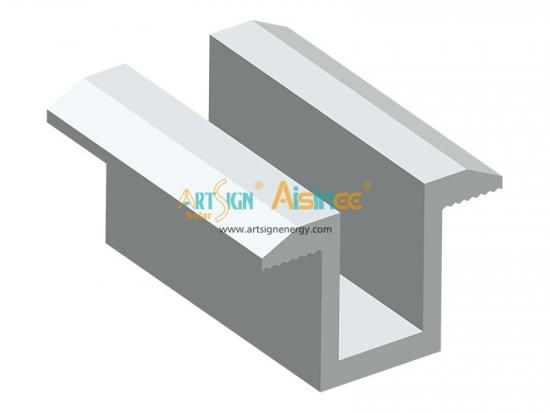

         Installieren Sie das Solarpanel mithilfe der Solar-Mittelklemme und der Endklemme |
