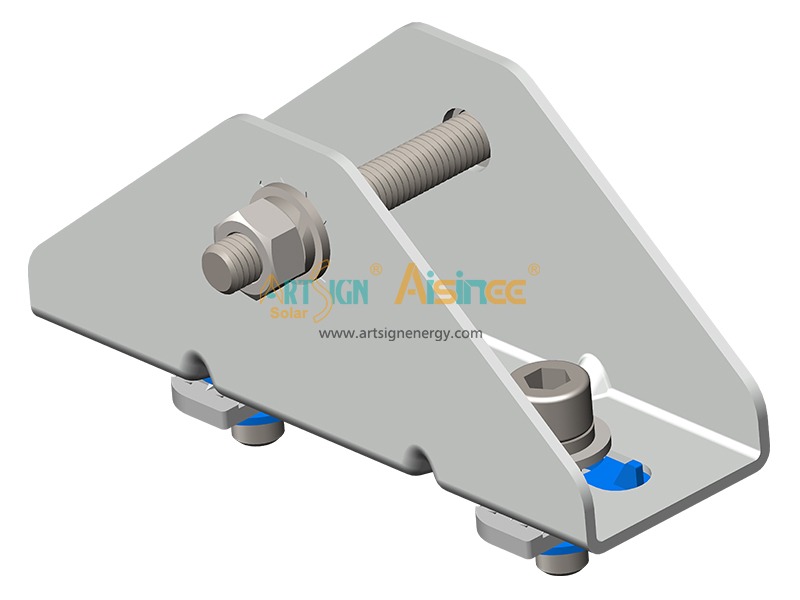

OEM-kundenspezifische Stahlhalterung für Solarmontagekonstruktionen | ART SIGN

Diese dreieckige Stativhalterung verbindet Schienen und Stangen sicher und sorgt so für zuverlässige Stabilität.
  • Art.-Nr.:

    AS-Z-A001
  • Vorlaufzeit:

    7-15 days for LCL, 20 days for FCL
  • Produktherkunft:

    China
  • Hafen:

    Xiamen port, China
  • Zahlung:

    100% TT, L/C at sight
  • Oberflächenbehandlung:

    natural or black

  • Produktdetail

OEM-kundenspezifische Stahlhalterung für Solarmontagekonstruktionen | ART SIGN


Designmerkmale

-Bietet eine stabile Stahlverbindungskonstruktion für Solarpaneele.
- Gewährleistet eine präzise Winkelfixierung und gleichmäßige Lastübertragung.

Modusnummer

AS-Z-A001

Markenname

ART SI GN
Spezifikationen

L150*B48*H65mm

Material

Zink-Aluminium-Magnesium

Anwendung
Dreibein-Dreieckhalterung für Solarstahlkonstruktion Verpackung
Holzpalette
Stichwort
Zertifizierung der Stahlkonstruktionsherstellung Zertifikat
ISO / CE / TÜV / SGS / AS/NZS / JIS / ASCE7-10
Nutzungsdauer
25 Jahre
Qualitätsgarantie
20 Jahre


Zubehördetails


ART SIGN pv steel structure
ART SIGN pv steel structure
ART SIGN pv steel structure

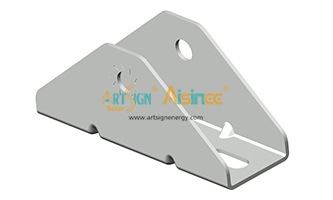

Material: ZM-Stahl (Zink-Aluminium-Magnesium-beschichteter Stahl, der eine hervorragende Korrosionsbeständigkeit bietet)

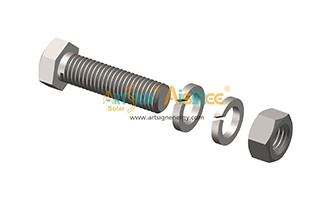

1 × Sechskantschraube M10 × 70 mm

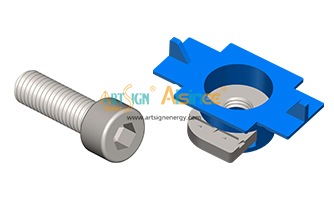

2 × Innensechskantschrauben M10 × 30 mm
T-Mutter aus Edelstahl SUS304 / Q235
Plastikbecher (zur Isolierung und gegen Verrutschen)

ART SIGN pv steel structure


ART SIGN pv steel structure

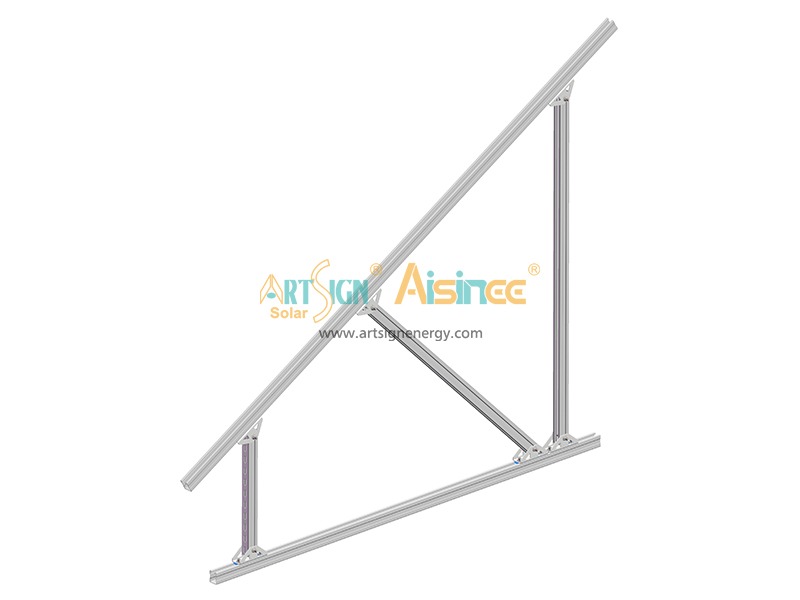

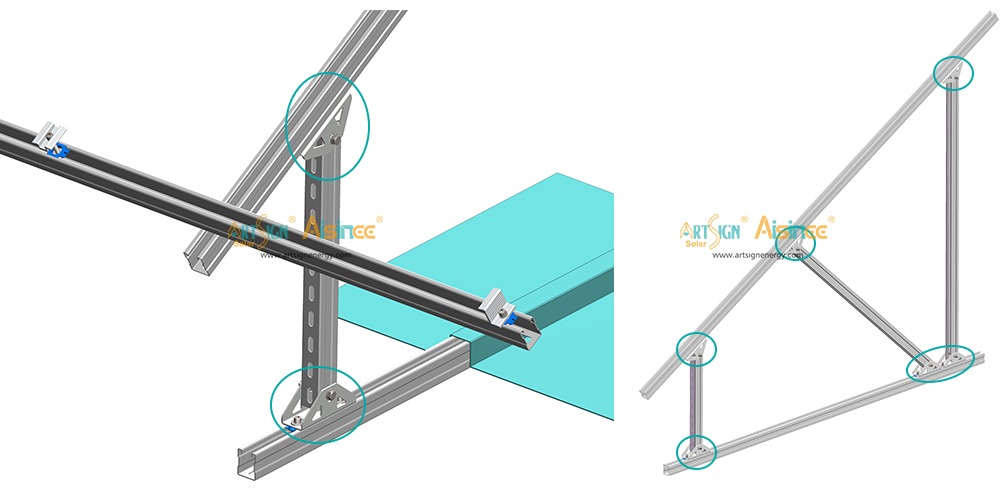

Funktion und Einbauposition

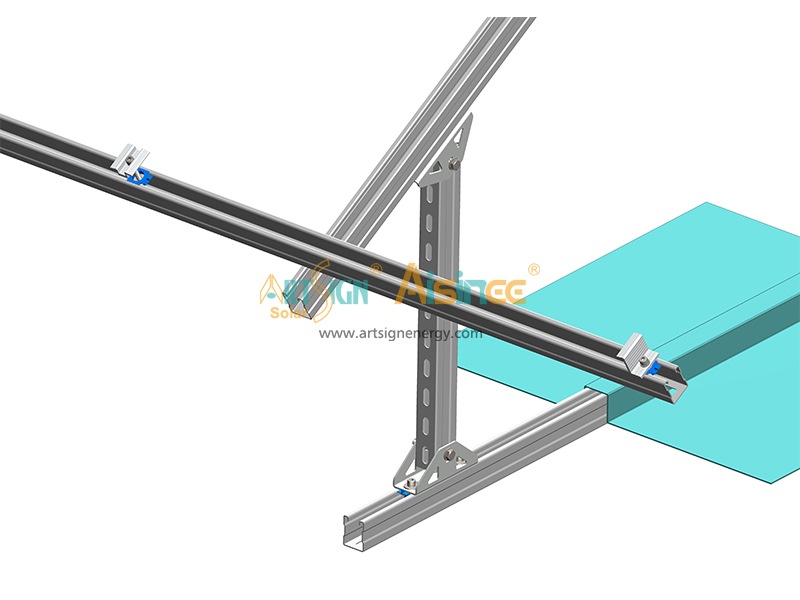

Befindet sich am unteren Knotenpunkt zwischen dem C-förmigen Träger und der Diagonalstrebe (wie in Ihrer Abbildung dargestellt).
Ermöglicht die Winkelverriegelung zwischen den beiden Stahlbauteilen.
Gewährleistet die Lastübertragung und die seitliche Stabilität des Tragrahmens unter Wind- oder Vibrationsbelastungen.
Ermöglicht die werkzeuglose Montage mit Schrauben und T-Nut-Muttern – Schweißen oder Bohren vor Ort ist nicht erforderlich.
Kompatibel mit Standard-C-Schienen, die in ballastierten oder nicht-penetrierenden Dachsolaranlagen verwendet werden.




ART SIGN pv steel structure package
ART SIGN pv steel structure package
Innenverpackung: Kraftpapierverpackung
Außenverpackung: Holzkiste / Palette


ART SIGN solar mounting system

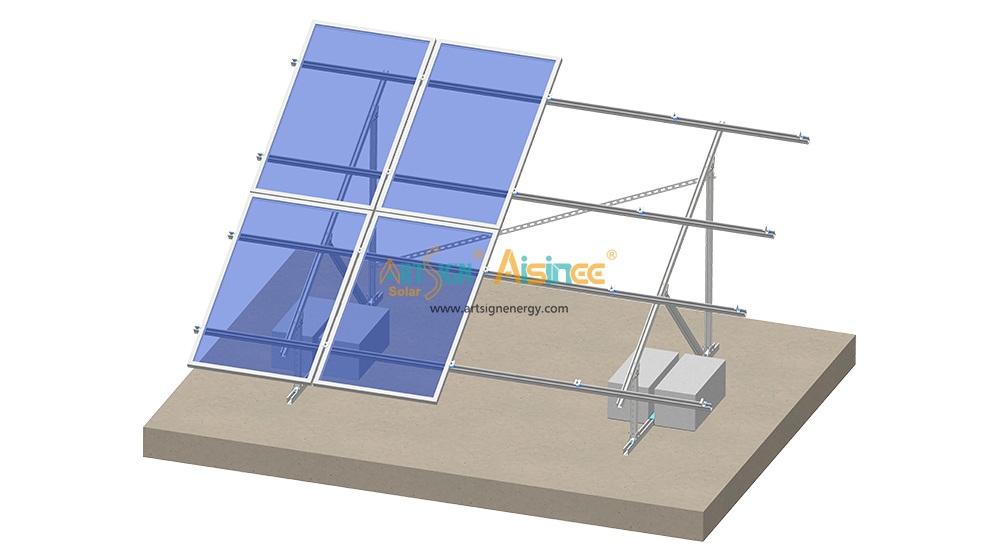

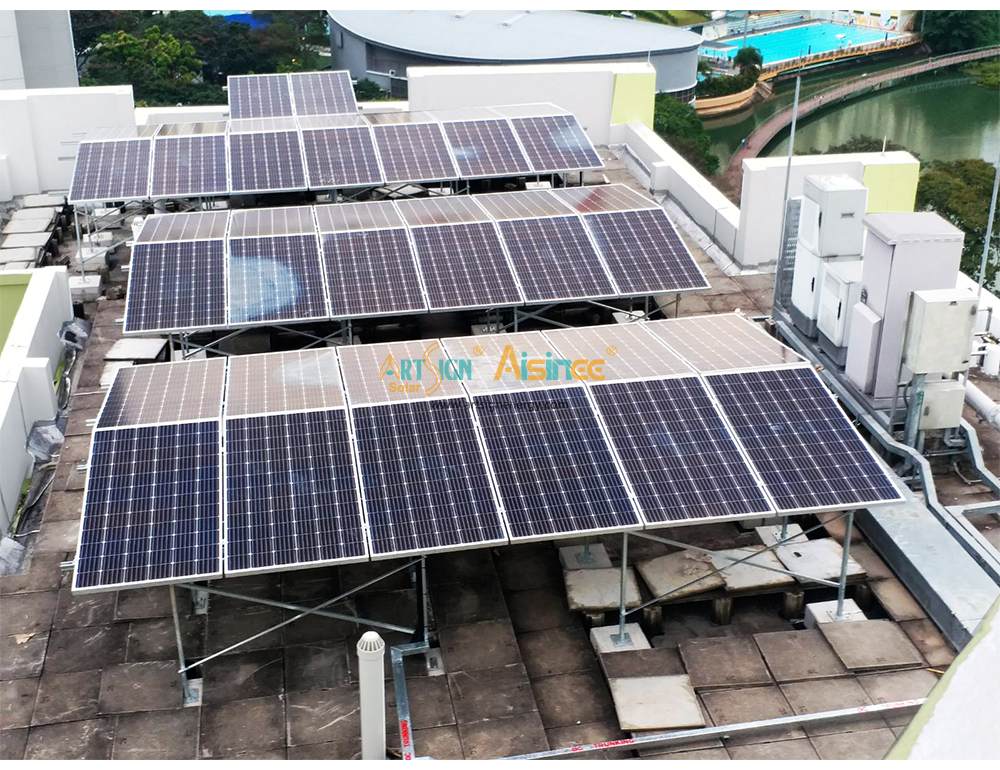

ART SIGN pv steel structure case study


ART SIGN solar mounting related accessories

Klicken Sie hier, um mehr zu sehen N-Modul-Serie Die

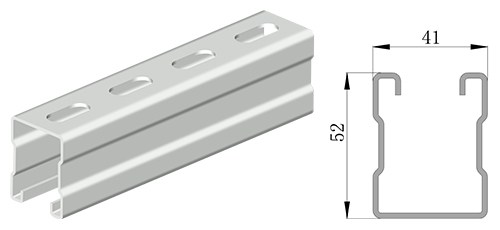

ART SIGN steel C profile AS-C41/52

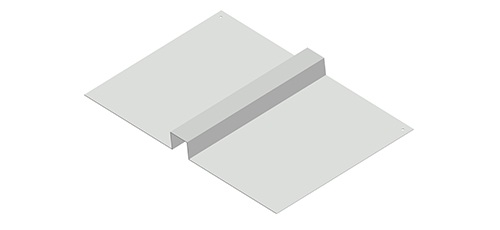

ART SIGN solar Ballasted bracket
