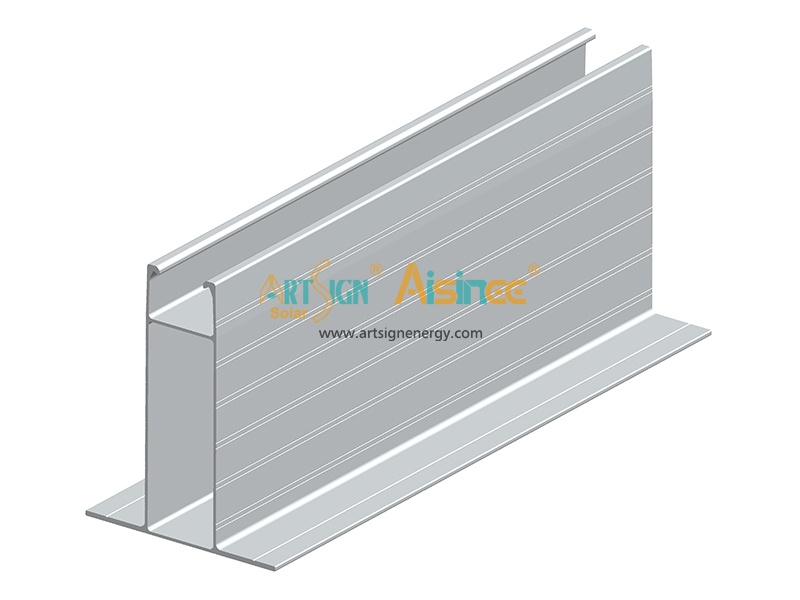

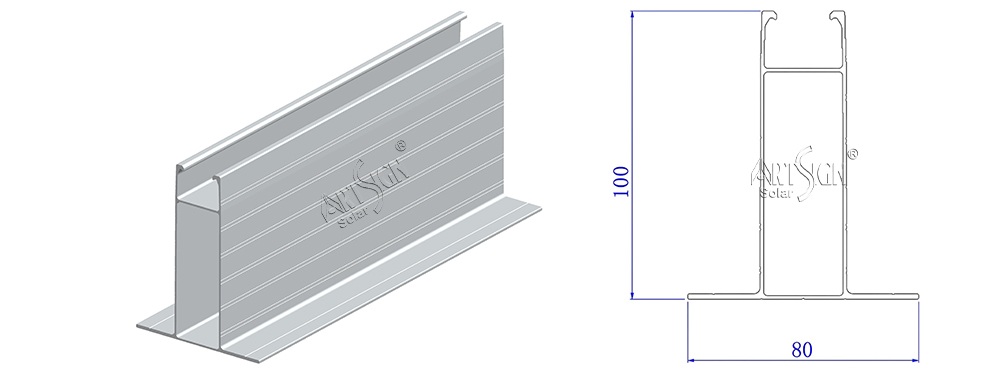

Werksmäßige Aluminium-Solar-Mini-Schiene für die Montage auf trapezförmigen Metalldächern |Art Sign
Designeigenschaften

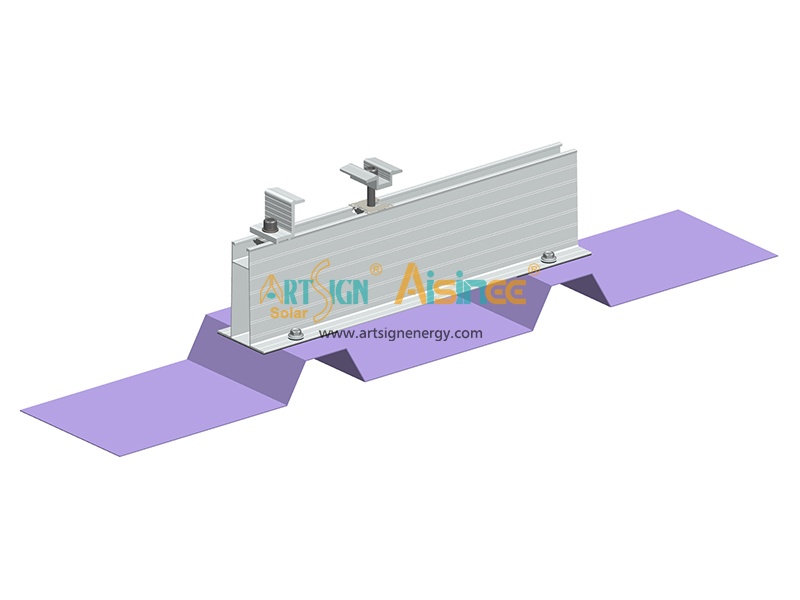

— Kann direkt auf dem Dachblech aus Metall befestigt werden, es wird kein zusätzliches Aluminiumprofil benötigt.
— Es ist eine einfachere, schnellere und zeitsparende Installationslösung.
|
Modellnummer |
AS-DR-07E |
Markenname |
ART SIGN |
|
Spezifikationen |
Eloxiert über 10 µm |
Material |
Aluminium 6005-T5 |
|
Anwendung |
Metalldach, Trapezdach, Wellblechdach |
Verpackung |
Karton oder Palette |
|
Schlüsselwort |
Werk für kundenspezifische Solar-Mini-Schienen |
Zertifikat |
ISO / CE / TUV / SGS / AS/NZS / JIS / ASCE7-10 |
|
Lebensdauer |
25 Jahre |
Qualitätsgarantie |
20 Jahre |

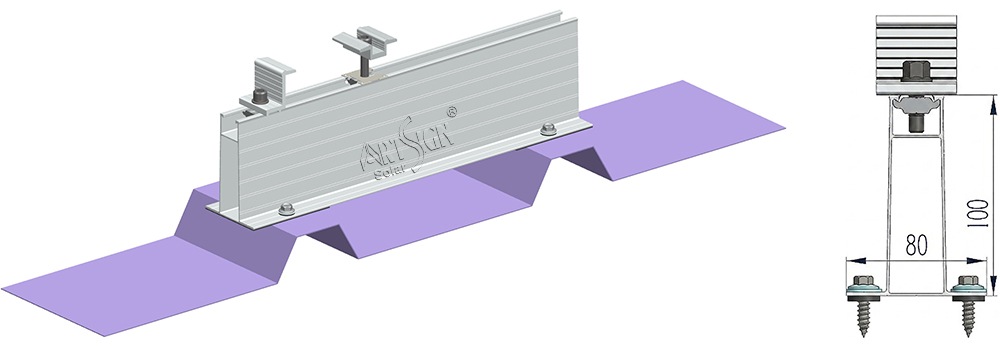

Einfache & feste Befestigung: Direkt mit langlebigen selbstschneidenden Schrauben befestigt für hohe Windbeständigkeit.
100 % wasserdichtes Design: Untere EPDM-Gummiauflagen und Schraubenunterlegscheiben dichten Feuchtigkeit ab und verhindern Leckagen.
Anpassbare Länge: Die Länge der Mini-Schiene kann individuell angepasst und auf jede gewünschte Größe zugeschnitten werden, um Ihre Projektanforderungen perfekt zu erfüllen.

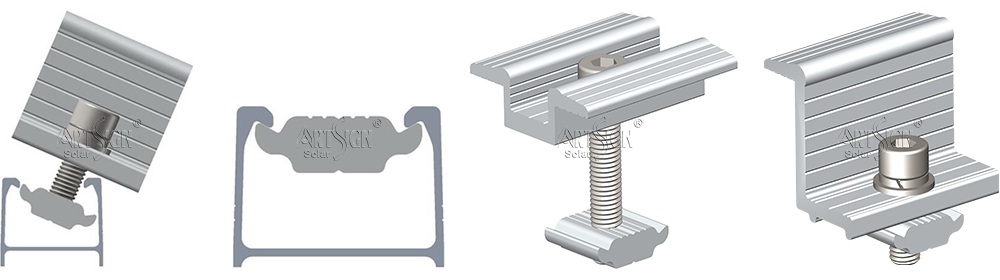

Nahtlose D-Nut-Integration: Diese Mini-Schiene wurde mit einer speziellen oberen Nut entwickelt und ist vollständig mit Standard-D-Nuten kompatibel. Dieses Design ermöglicht es Installateuren, Solarklemmen einfach einzuschieben, zu positionieren und zu verriegeln, wodurch die Arbeitszeit auf dem Dach erheblich reduziert wird.
Mini-Schienefür Solarmodule AS-DR-07C zur Montage auf Metalldächern für Solaranlagenaus eloxiertem Aluminium gefertigt, einfache und kostengünstige Lösung.
![]() |
![]() |
![]() |
|
AS-DR-07 |
AS-DR-07B |
AS-DR-07C |
![]() |
![]() |
![]() |
|
AS-DR-07E |
AS-A-DR12 |
AS-R-15 |
![]() |
![]() |
![]() |
|
AS-R-15C |
AS-A-R25 |
AS-A-R26 |
![]() |
![]() |
![]() |
|
AS-SR-09 |
AS-SR-12 |
AS-AU-01 |
![]() |
![]() |
|
|
AS-XR-06 |
AS-XR-07 |
FAQ1: Was ist die Hauptfunktion dieser Solar-Mini-Schiene?
A: Es handelt sich um eine kompakte, schienenfreie Lösung, die dafür entwickelt wurde, Solarmodule direkt auf trapezförmigen oder gewellten Metalldächern zu befestigen und dadurch Materialkosten sowie Installationszeit erheblich zu reduzieren.
FAQ2: Welche Komponenten sind in diesem Mini-Schienen-Kit enthalten?

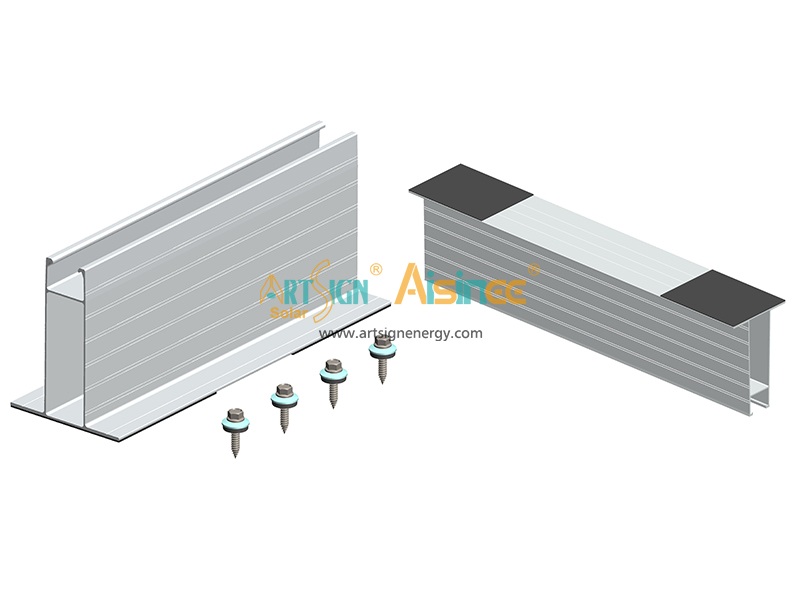

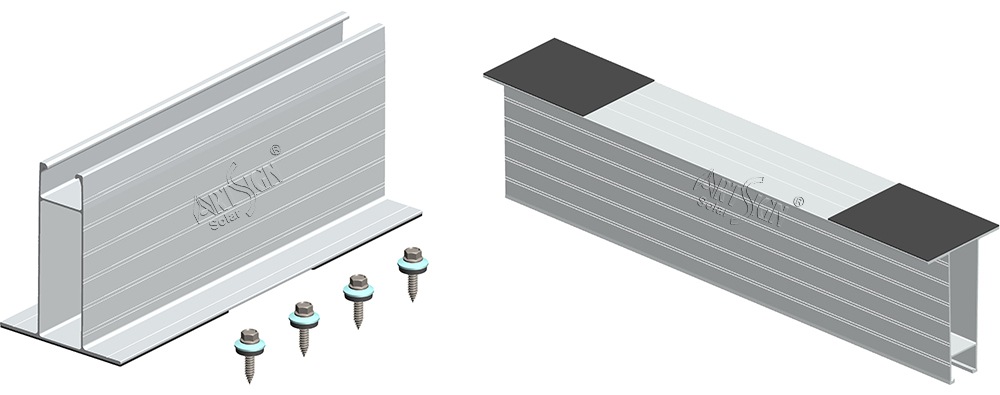

A: Das Kit umfasst eine zugeschnittene Aluminium-Mini-Schiene, ein darunterliegendes EPDM-Gummipad zur Abdichtung gegen Wasser sowie selbstbohrende Schrauben mit Dichtscheiben.
FAQ3: Was sind die wichtigsten Vorteile der Verwendung einer Mini-Schiene gegenüber herkömmlichen langen Schienen?
A: Sie ist leicht, reduziert die Dachlast, senkt die Transportkosten und vereinfacht die Logistik, während sie gleichzeitig einen einfachen und schnellen Installationsprozess gewährleistet.
FAQ4: Wie gewährleistet dieses System die Wasserbeständigkeit auf Metalldächern?
A: Der vormontierte EPDM-Gummistreifen an der Basis und die Gummidichtscheiben an den selbstbohrenden Schrauben bilden eine dichte, langlebige Abdichtung, die das Eindringen von Wasser wirksam verhindert.
FAQ5: Mit welchen Solarmodulen und Klemmen ist diese Mini-Schiene kompatibel?
A: Der obere Kanal ist mit standardmäßigen mittleren und Endklemmen für Solarmodule kompatibel und ermöglicht verschiedene Moduldicken je nach verwendeten Klemmschrauben.
FAQ6: Erfordert sie das Bohren durch die Dachstruktur oder die Pfetten?
A: Nein, sie wird direkt auf den erhöhten Profilen des Metalldachblechs mit selbstbohrenden Schrauben befestigt, ohne dass eine Durchdringung der darunterliegenden Pfetten erforderlich ist.
