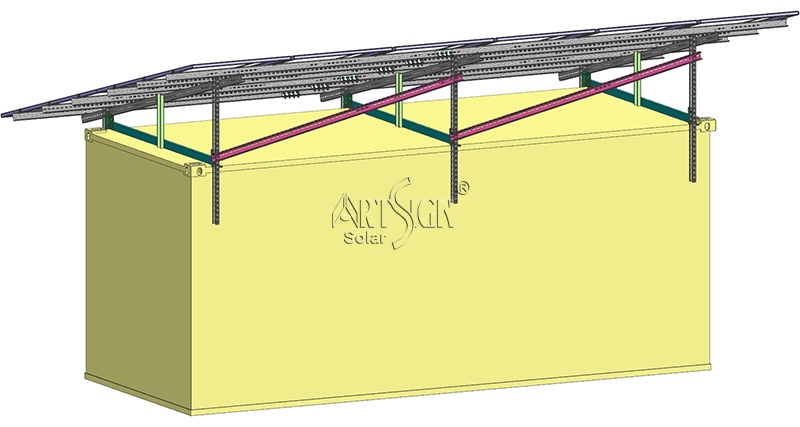

Mit dem weltweiten Aufkommen von abgelegenen Mikrogrids und Batterie-Energiespeichersystemen (BESS) hat die Bereitstellung eines standardisierten Container Solar Montage System hat sich zu einer äußerst praktischen Lösung für netzunabhängige Energie entwickelt. Allerdings erfordert die Konstruktion eines Arrays, das strukturelle Stabilität bei hohen Windlasten gewährleistet – ohne Schweißen oder Bohren am Container zu beeinträchtigen – ein präzises Strukturd esign. In dieser technischen Übersicht empfehlen wir eine standardisierte Konfiguration basierend auf unseren etablierten 2x6-15degProjektzeichnungen und analysieren, wie ein fundamentloses, $150\text{ km/h}$ windbeständiges Setup erreicht werden kann.

Hauptanwendungsszenarien ：

1. Vorgestanzte modulare Komponenten & Montage

Der entscheidende Vorteil dieses Systems ist seine 100 % verschraubte Montage ohne Schweißen vor Ort, was die Anordnung des Solar Panel Montage Struktur .

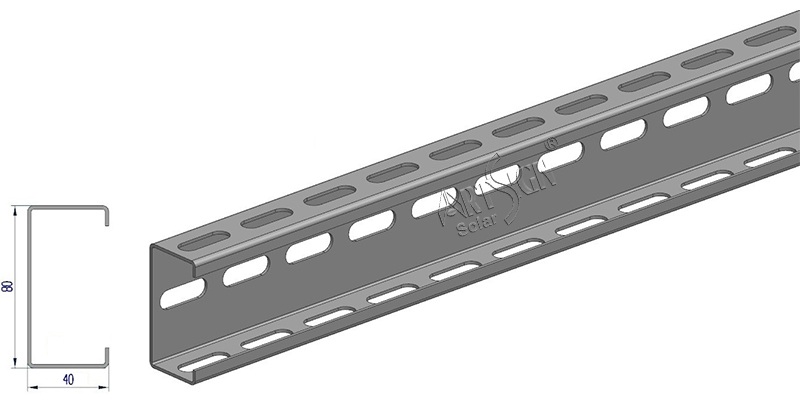

(1) Dreiseitig geschlitzter C-Stahl : Die gesamte Hauptstruktur wird aus 80 x40 x1.8 mm C -förmigem Stahl gefertigt. Er verfügt über durchgehende längliche Schlitze auf drei Seiten und bietet maximale Einstellbarkeit sowie eliminiert Bohren oder Schweißen vor Ort.

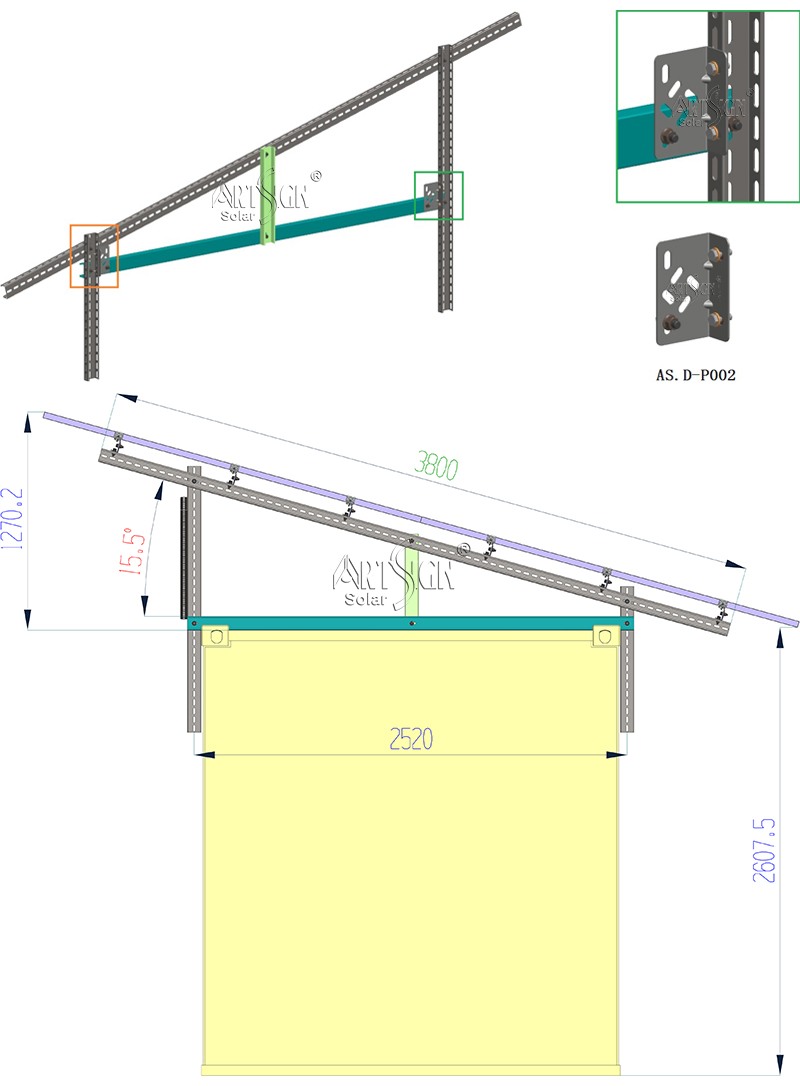

(2) Universelle L-Verbinder & Rahmenaufbau : Hochbelastbare AS. D-P002mehrschlitzige L-Winkel (Dicke: 3.0mm) dienen als universelle Gelenke. In Kombination mit Schraubensätzen fixieren sie die sich kreuzenden C-Stahl-Elemente, um eine stabile 15.5° festen Neigungswinkel.

(3) Containerklemmung & Gitterverstärkung : Die Rahmen verlaufen über das Standard-20ft-Containerdach. Spezialisierte Querträger verriegeln sich durch mechanische Klemmung mit dem starren oberen Rahmen des Containers. Längsschienen und diagonale Verstrebungen werden anschließend verschraubt, um ein seitliches Verschieben zu verhindern.

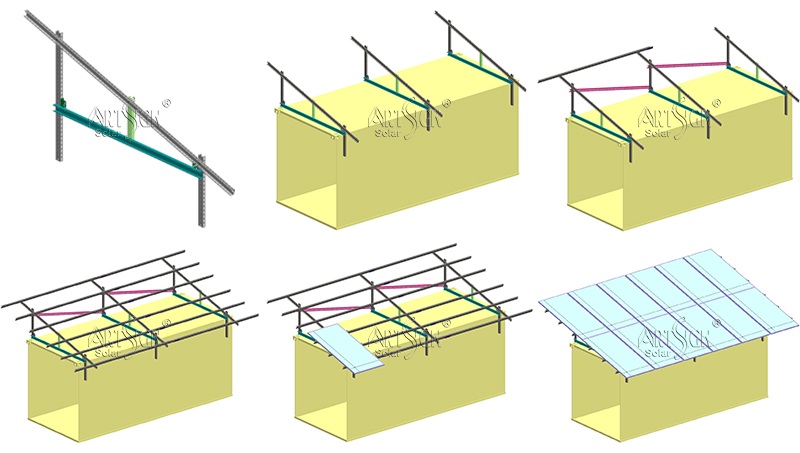

2. Containerisierte Solarmontage Installationsanleitung：

3. Materialspezifikation und Kernmerkmale：
Um eine 25-jährige Lebensdauer zu gewährleisten, verwendet dieses hochfeste Solar-Racking für Versandcontainer für alle C-Profile Stahl mit Zink-Aluminium-Magnesium-Beschichtung ( S350GD+ZM).
(1)Zink-Aluminium-Magnesium (Zn-Al-Mg)-Beschichtung : Es verfügt über einen hervorragenden Schnittkanten-Selbstheilungseffekt und bietet eine deutlich bessere Korrosionsbeständigkeit als herkömmlich feuerverzinkter Stahl in rauen Außenumgebungen.

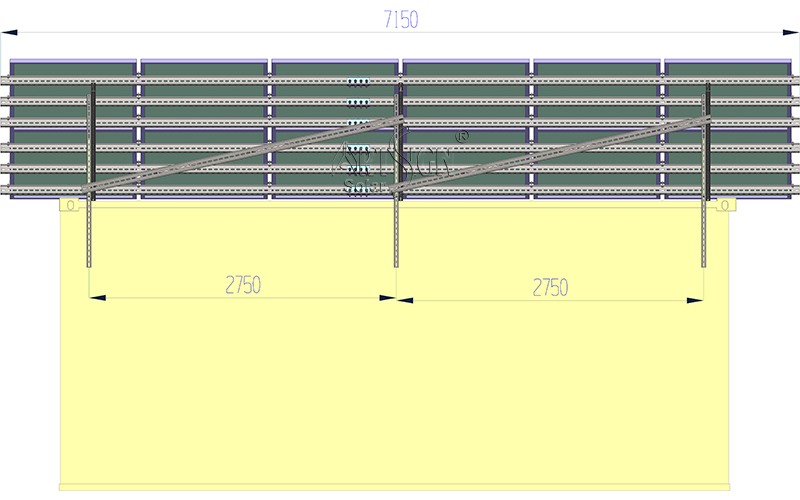

(2)150 km/h zertifizierte Windbeständigkeit : Dank des starren 3-Punkt-Vertikalstützdesigns pro Rahmen (vordere, mittlere und hintere Stützen) sowie diagonaler Kreuzverstärkungen optimiert das System die Gewichtsverteilung und widersteht problemlos Windgeschwindigkeiten von bis zu 150 km/h .
(3)Null Schweißen, beschädigungsfreie Installation : Durch die ausschließliche Verwendung von vorgestanzten C-Profilen und mechanischen Klemmverbindungen bleiben die ursprüngliche Korrosionsschutzbeschichtung und Struktur des Containers zu 100% intakt und verhindern Wasserleckage oder Rostbildung bei langfristigem Einsatz.

Wenn Sie detaillierte technische Datenblätter, CAD-Zeichnungen oder maßgeschneiderte Containerisierte Solar-Montage Layouts benötigen, kontaktieren Sie bitte unser Engineering-Support-Team.E-mail:sales@artsign.net.cn, Whatsapp / Wechat / Skype:+008618030235875, danke.
