Art Sign Verschiedene Möglichkeiten zur Solar-Ost-West-Montagestruktur Jun 4,2025

Bei der Gestaltung von Kunstzeichen Solar-Rücken-an-Rücken (Ost-West) Halterungen, die Wahl der Verriegelung der langen Seite Solarhalterungssystem und das Verriegeln des Solarhalterungssystems an der kurzen Seite wirkt sich direkt auf die Windbeständigkeit, die Installationseffizienz, die strukturelle Stabilität und die Kosten des Systems aus.

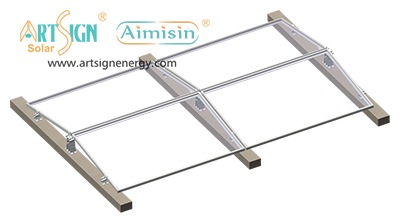

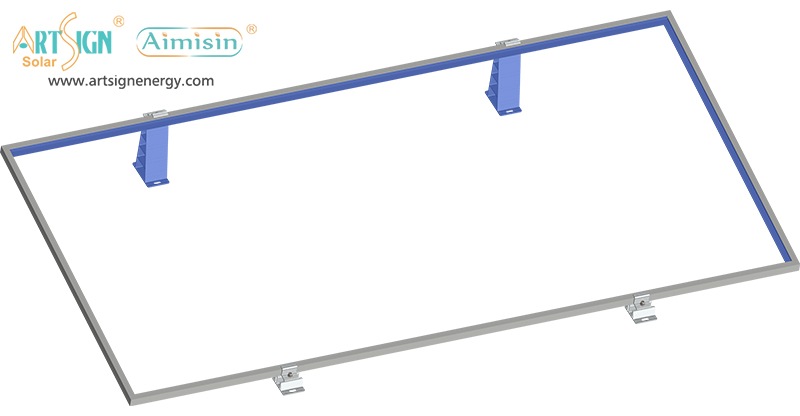

1.Solar-Ost-West-Montage mit Verriegelung an der Längsseite


east-west solar mounting


Die Merkmale der Solar Lock Längsseitenhalterung:
 Stärkerer Windwiderstand: Reduziert das Risiko von Aluminium-Solarmontagestruktur Verformung und geeignet für windige Gebiete.
Hohe strukturelle Stabilität: Nach der Befestigung bildet sich eine stabile dreieckige Trägerstruktur, die verhindert, dass sich die Photovoltaikmodule durch Wind verschieben.
Hohe Installationseffizienz: Durch das Sperren der langen Kante kann die Zeit für die Ausrichtungsanpassung reduziert werden, geeignet für die Bereitstellung von Arrays im großen Maßstab.

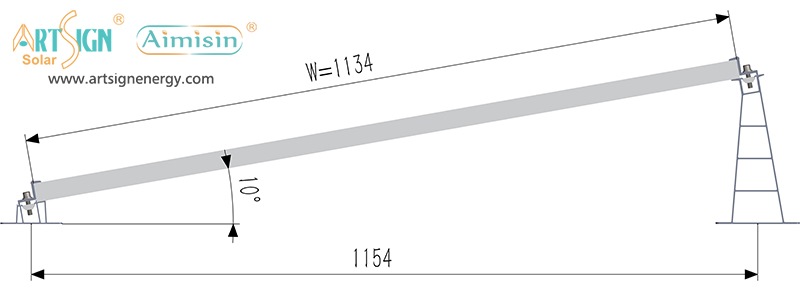

Bezüglich der Solar-Verriegelungs-Längsseitenhalterung besteht die Anforderung, dass die Solarmodulbreite auf 1134 mm begrenzt ist.



east west mounting system

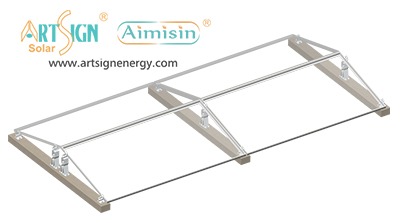

2.Solar-Ost-West-Montage mit Verriegelung für die kurze Seite
Kunst Zeichen Für die kurzen Seitenhalterungen von Solar Lock gibt es mehr Auswahlmöglichkeiten, darunter feste und verstellbare Ausführungen. Außerdem gibt es zwei optionale Auswahlmöglichkeiten: Betonblocktyp und Ballasttyp.


mounting solar to roof
solar ballast mount

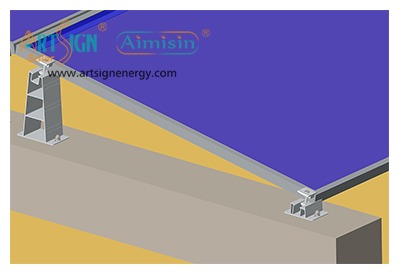

Betonblocktyp

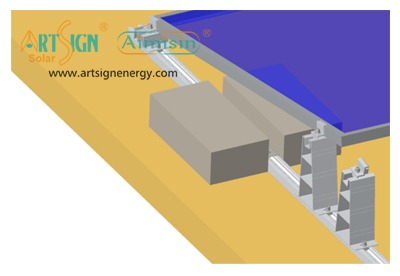

Ballasttyp

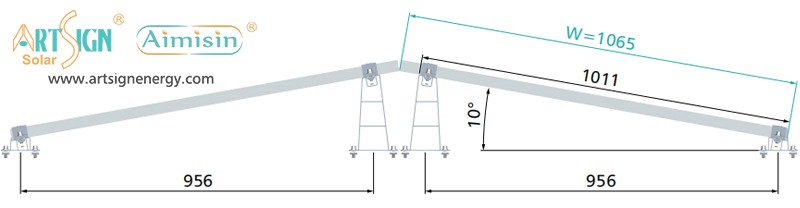

Der Ost-West-Solar-Montagesystem Der feste Typ ähnelt der Ost-West-Montage von Solarmodulen mit Verriegelung an der Längsseite. Die Breite des Solarmoduls muss mehr als 1065 mm betragen.


racking and mounting solar


Das in Ost-West-Richtung verstellbare Solar-Montagesystem ist unterschiedlichen Windlasten ausgesetzt, daher ist für das hintere Bein eine andere Lösung erforderlich.


solar panel adjustable mount
solar flat roof mounting kit
Neigungswinkel 10°, innerhalb einer Windlast von 43 m/s, solange die Länge des Solarmoduls innerhalb von 1100 mm liegt, können sich zwei Module ein hinteres Bein teilen.
Wenn die Länge des Solarmoduls mehr als 1100 mm beträgt oder die Windlast mehr als 43 m/s beträgt, muss jedes Modul ein separates Hinterbein verwenden.

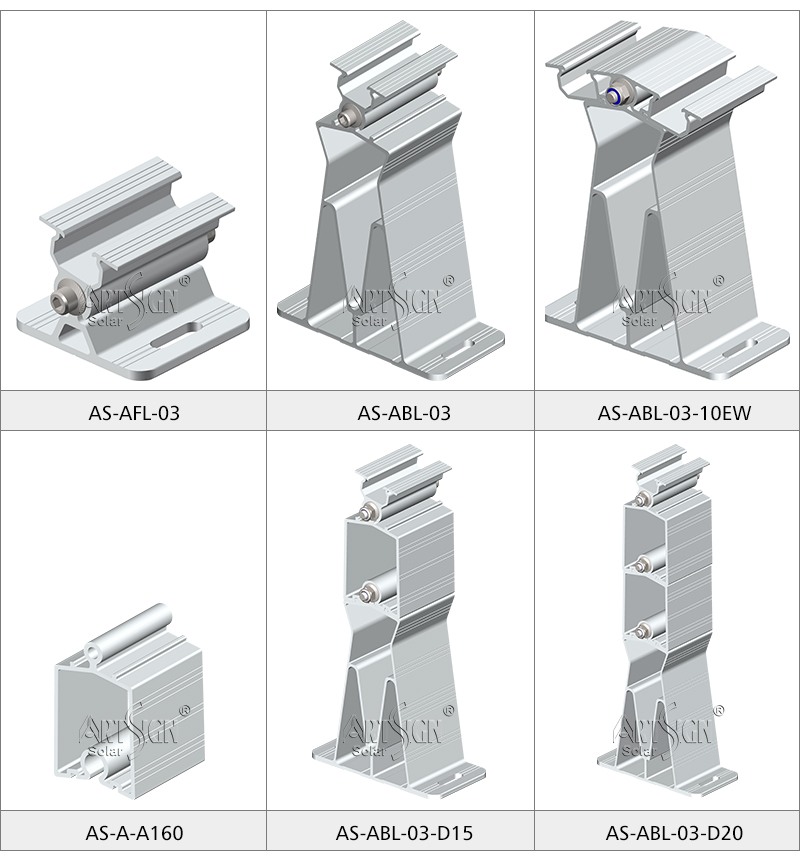

Sicher, die verstellbares Solar-Montagesystem Außerdem verfügen sie über Hinterbeine unterschiedlicher Höhe, sodass bei der verstellbaren Ausführung der Neigungswinkel angepasst werden kann.


adjustable rear leg


Ob Solar-Ost-West-Montage mit Längs- oder Kurzseitenverriegelung – wir bieten verschiedene Solar-Montagelösungen an. Bei der festen Ausführung lässt sich der Neigungswinkel natürlich nicht einstellen, bei der verstellbaren Ausführung lassen sich Höhe und Winkel jedoch je nach Bedarf anpassen, um sicherzustellen, dass die Kundenbedürfnisse erfüllt werden.


Bei Fragen zu Carport-Montagesystemen für Solarmodule können Sie sich gerne an uns wenden.
